AW07A 陷波器試驗


做一支多波段天線的重點在陷波器,

AW07A 的說明書中, 最後一頁, ( 其實也只有 3 頁 ) 中說,  天線分析儀附加陷波表功能可根據不同需求製作合適探測頭.. 下面電路僅供參考..



線路我是看的懂, 問題是怎麼用, 我百思不得其解, 就這麼沒頭沒尾的來這麼一句. 實在是把所有人都當成天才了..

這個問題一直在我心中放了一年, 直到前天天我看到了這個網頁.  http://www.mydarc.de/dk7zb/Trap/trap.htm

又看到了 youtube 中的影片. http://www.youtube.com/watch?v=ZiI1RCrOpbM .

我似乎有點了解了..

照著參考線路弄了一個探測頭, 我用 0.6 mm 的漆包線繞了 4.5 圈..




下圖沒有接探測頭時的讀數




下圖是接了探測頭的讀數




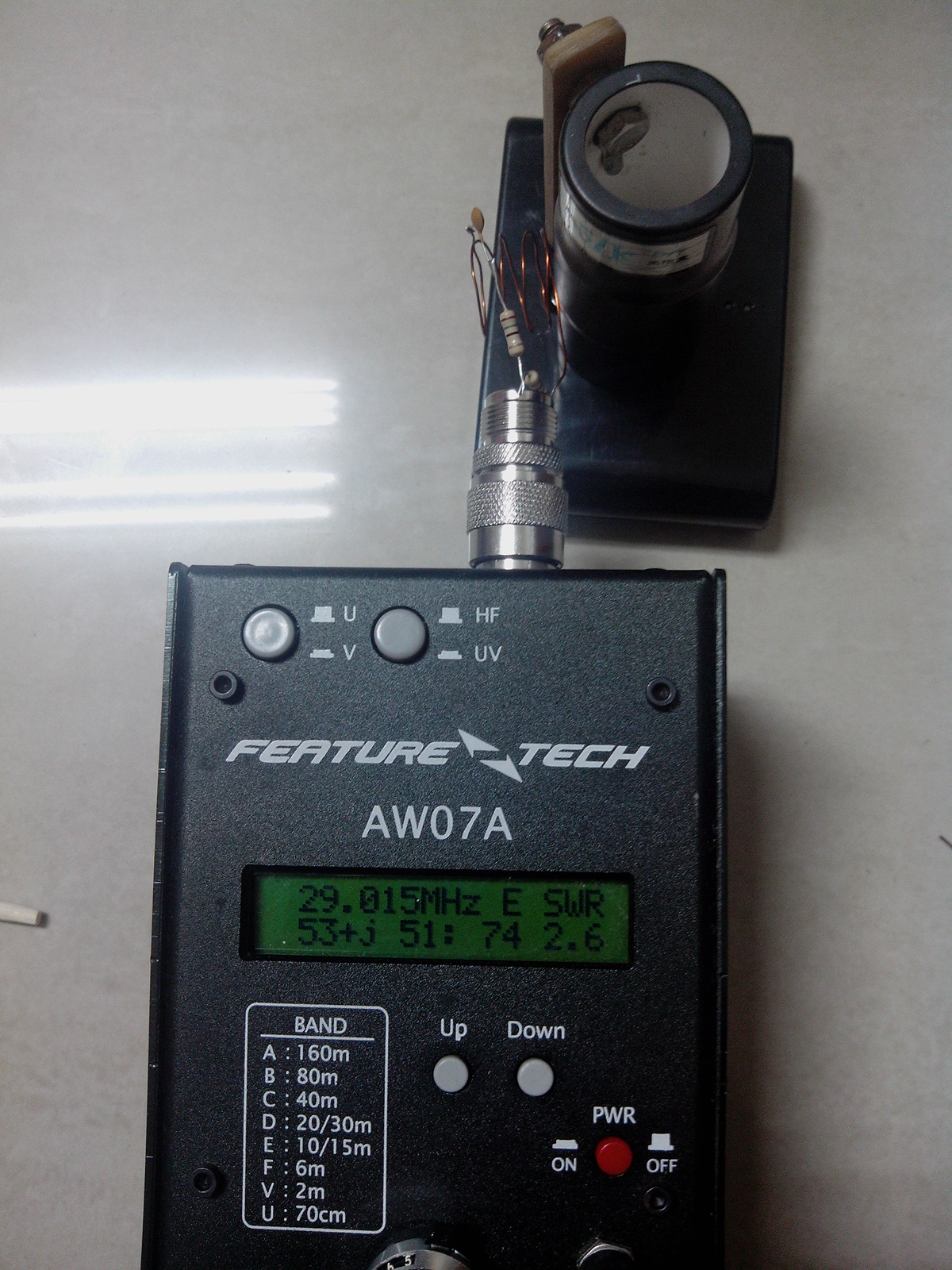

下圖是把探測頭靠近陷波器時的數字.. SWR 從 3.9 降到了 2.6





下圖換個方向






下圖再換個方向.. 結果又變回 3.8





下圖把線圈換個方向.. 又變到 2.9





再微調一下, 又到 2.4

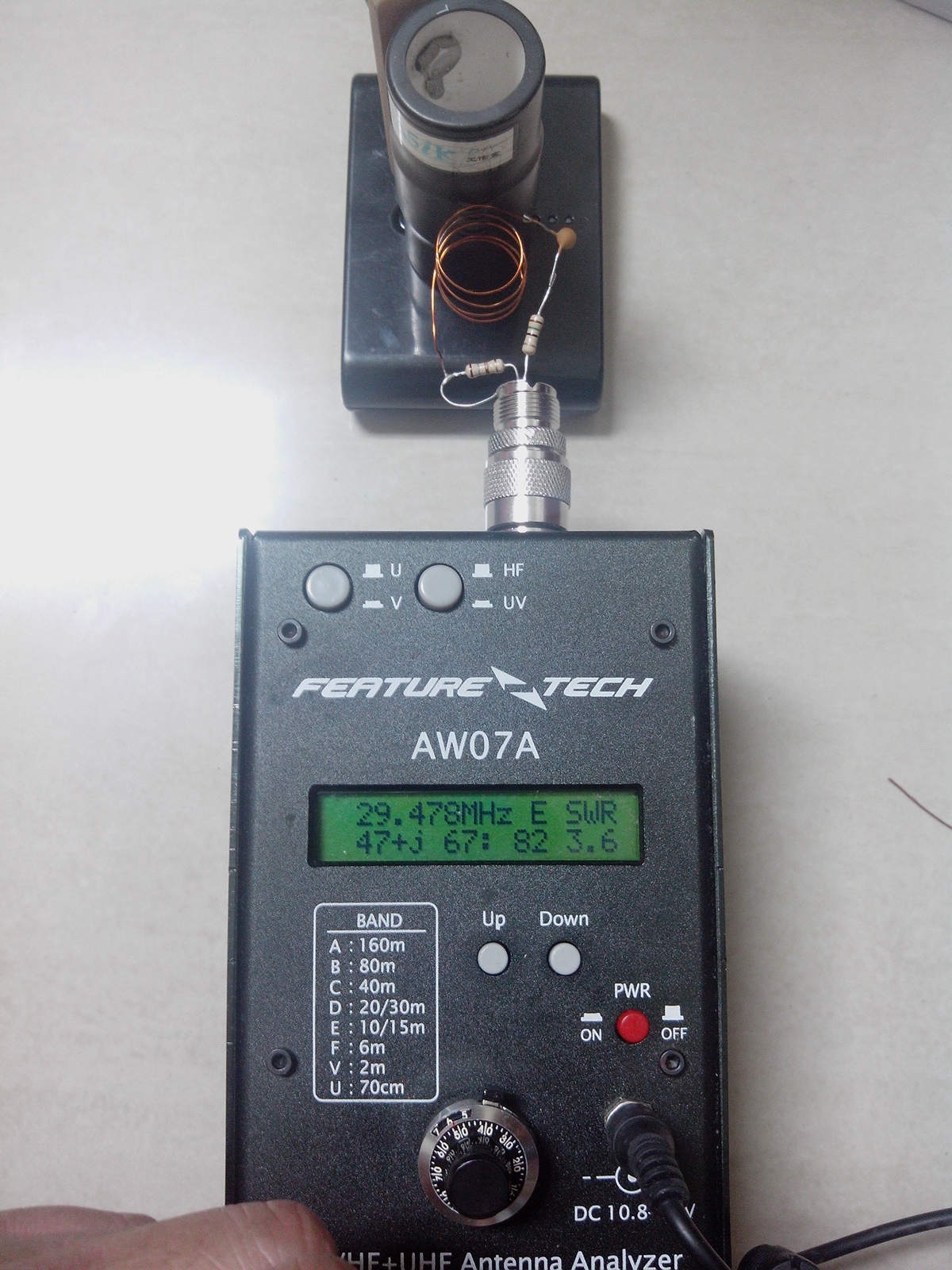

頻率換到 29.4 , SWR 又到 3.6





頻率換到 27.7 , SWR 到3.8



看來似乎是可行.. 但問題是, 我拿的這個 是 21 MHZ 的陷波器.
我不可能拿錯, 因為這組天線只有 2 個陷波器... 這中間好像有什麼不對啊..


評分

參與人數 2 積分 +118 收起 理由
BX4AP + 59 感謝分享~
BV2KS + 59

查看全部評分

HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BV2KS 發表於 2013-8-19 08:31:02
放在旁邊跟放在裡面有差別嗎?
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BX2ADE 發表於 2013-8-19 15:42:24
OM 加油,....如果找出問題,那我就有便宜的TRAP偵測器可以用了,不然不是誰都可以有網路分析儀的
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BX2ADE 發表於 2013-8-19 15:55:57
我也來照你的做法銲一個來玩玩..
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BX6AP 發表於 2013-8-19 20:24:38
探針的線圈放在trap的上面,也就是空心對空心
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BV7RG 發表於 2013-8-19 20:42:52
BV7CW 有指點, 直接接到 AW07A 試試看.  不要用那個探測頭..

我只接了訊號線, 地線就給他塞到中間.

試了如下. 似乎更合理.. 不但頻率對, SWR 也較正常, 看來這才是正確的接法啊..

有了工具才能搞天線啊..

HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BV7RG 發表於 2013-8-19 21:42:15
後來我又發現, 14 MHZ 的陷波器, 放在地上, 諧振都在 12 MHZ , 想說是不是換個擺法試試看..
結果.. 不要問我為什麼, 我最後測試的結果.. 發現這樣擺結果就對了..
我是把地線用膠帶貼在地板上, 然後陷波器站直接上端..  真的不知道為什麼.. 總之, 就是這樣吧.


HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BU2CB 發表於 2013-8-20 06:02:54
大大您好強丫
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BV7RG 發表於 2013-8-20 09:02:15
不強, 是很閒..
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BU2CQ 發表於 2013-8-20 11:12:11
水喔!記得(振子是要放水平)僅供參考喔!DIY!玩稅!玩稅!晚晚睡!
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BX2ADE 發表於 2013-8-21 10:23:57
那...自製線圈就不用理他了哦?

直接接在trap上嗎?
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BV2BD 發表於 2013-8-29 12:43:58
一般縮短型偶極天線,trap 線圈功用在阻擋諧振頻率,讓其他頻率通過,所以這線圈又稱並連諧振線圈,線圈諧振時阻抗最大。
因此可利用此原理來試,首先將cable 中心線接線圈的一端,線圈的另一端接50歐姆電阻的一端,50歐姆的電組另一端接cable的地線,這樣在不是線圈諧振的頻率時,天分的駐波都是偏小,但若至諧振頻率時,因線圈此時阻抗最大,所以駐波最高。尋找駐波最高點就是線圈的響應頻率。
這個方法未經證實,大家若有興趣可實驗看看,並提出大來家來討論!!!
